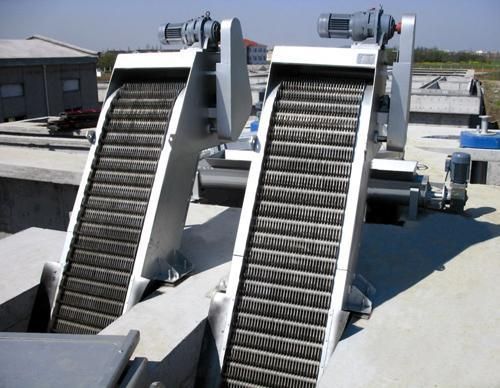

回转机械格栅除污机由架体、链轮、牵引链、传动系统、齿耙组合A、齿耙组合B、水下导轮组合、水下副栅、栅条等部件组成。

格栅除污机由架体、牵引链、传动系统、齿耙组合A、齿耙组合B、水下导轮组合、水下副栅、栅条等部件组成。

　　一、格栅除污机主要结构

　　(1)格栅本体为整体式结构，在专用平台上组装、调试，空机试运行8小时方可出厂，确保组装质量，也可简化现场安装工作量。

　　(2)本机在主栅条前加上一道活动的副栅，活动副栅的间距与主栅条一致，活动副栅的栅渣由长耙齿捞取，有效防止污水中的栅渣从栅条底部串过和底部的污物的积滞。

　　(3)格栅除污机链条采用特制的宽链板不锈钢链条，链条的安全系数不小于6，并设有链轮张紧调节装置。在链槽中运转时，不需增加其他阻渣装置，即可有效防止栅渣缠入链槽，避免卡阻现象。

　　(4)传动机构安装于机架顶部，采用卧式摆线针轮减速机，设过扭矩保护装置(剪切销)，有效防止因超负荷对电机减速机造成损伤。并配置防护罩，拆装方便。

　　(5)除污耙齿采用两种形式，一种为长耙，另一种为短耙。长耙捞渣量大，短耙捞耙干净彻底。

　　(6)格栅除污机设电器过载保护装置，当机械发生故障或超负荷时会自动停机并发出报警，该系统动作灵敏可靠。

   二、工作原理

   齿耙固定与链条上，链条沿导轨运行，齿耙从栅条的后部下行，从底部运行至栅条前部，从下向上地将被栅条拦住的漂浮物顺着挡板捞至卸渣口处，卸入栅渣车中。

反捞式格栅清污机工作时，固定于提升链上的清污耙板 驱动装置的带动下，将水下格栅部分截留的污物捞上，防止泵和管道等被磨损或堵塞以利于后续流程顺利进行。 反捞式格栅清污机和清污耙板依靠二侧提升链同步由栅前至栅后作回转运动，当耙板机体上部时，由于转向导轨及导轮的作用，污物依靠重力自行落下卸污。
