造纸机圆网笼，包括主轴、网架、轮辐及隔套，轮辐等间距的套装在主轴上，在轮辐上安装网
架，在主轴上的轮辐之间等间距的安装不锈钢辐条，替代部分轮辐，并在支撑条的外端嵌装不
锈支撑钢圈，沿支撑钢圈与轮辐的外缘安装网架，并用不锈钢丝缠绕紧固，因主要部件均采用
不锈钢制造，且用辐条替代了部分轮辐，重量轻、耐腐蚀，降低能耗减少设备的维修周期
。
按用途分 ： 抄纸网笼、浓缩网笼
按结构分 ： 普通、片式、抽气、真空 、串片式、饶片式、斜片式。
按材质分 ： 不锈钢 、全铜
产品规格 ： 直径系列Ф1000、Ф1250、Ф1500、Ф1800、Ф2000、Ф2500
等

不锈钢网笼
技术指标： 按用途分：抄纸网笼、浓缩网笼
按结构分：普通、片式、抽气、真空
按材质分：不锈钢
产品规格：直径系列φ600、φ700、φ755、φ760、φ800、Ф1000、Ф1250、Ф1500、Ф1800、
Ф2000
面宽范围：1000－5000mm
产品说明： 特别推荐：新型片式网笼
主要特点：◆增加滤水面积和速度、提高产量
◆改善成纸质量、包括匀度、克重、纵横拉力比
◆ 降低铜网、毛布等消耗和维修费用
◆加强装备的整体性和防腐性能、经久耐用
◆已开发生产的有穿片、绕片和斜片式三种片网。

用途
ZNW系列圆网浓缩机用于制浆造纸工业生产流程中各种低浓段的浓缩与洗涤的重力过滤设备。

结构特点
ZNW系列圆网浓缩机由网笼、压辊加压装置、气动装置及传动机构等组成。低浓度（0.5～1％）浆料
从进浆口送入，流进圆网槽，顺着圆网笼低速回转的方向，吸附在网笼面上。通过网笼不同规格的
滤网及网笼内外的液位差（约为网笼直径的1/5～1/2）而产生的过滤压力差使浆料过滤脱水。并经
压辊的重力压滤左右，使浆料浓缩至5～6％而粘附在压辊上，顺压辊回转方向通过气动装置剥离，进入
出浆口。
浆种适应性广，低浓脱水，脱水量大，生产能力大，用滤网的不同网目控制白水浓度。网面每平方
米的日产量对马尾松磨木浆约低于1吨、化学木浆可高于2吨、草类浆约1.5～2吨。

不锈钢网笼八大优点

1：高车速: 动平衡检测，700多米
2：质量比普通网笼减少30%，降低能耗
3：每片轮幅都经过计量，避免网笼的偏重现象， 减少网笼对毛毯和网的摩擦力，
降低生产成本
4：所有轮辐为U型设计降低水阻力，表面非常光滑；车速比普通铸铁网笼可提高15-30米
不会产生甩水现象
5：强度高于普通网笼数倍， 抗冲击， 减少网笼的维修率
6：网面平整度高，增加滤水面积，提高产量，改善成纸质量
7：耐酸碱，标准304不锈钢材质
8：非常强的整体性，经久耐用.

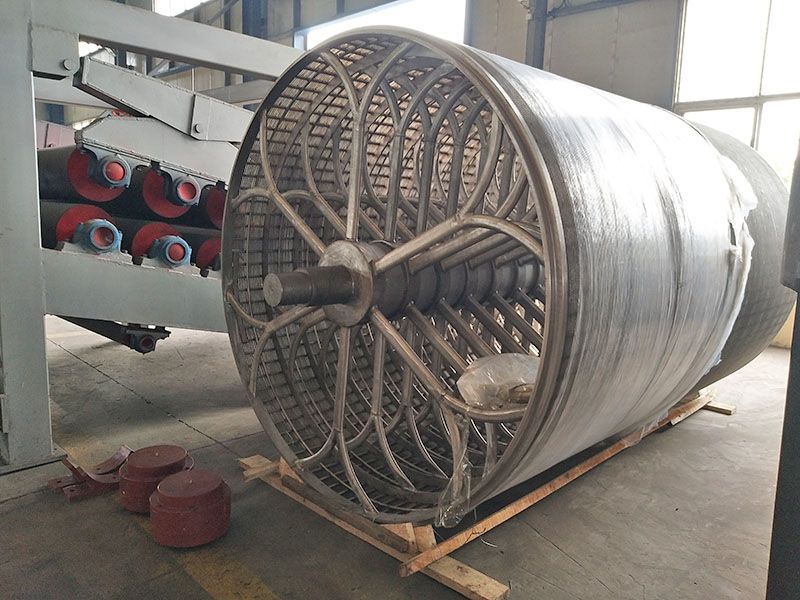

产品名称：全不锈钢网笼
产品说明：
Φ2500*3100全不锈钢网笼是国内比较大抄卫生纸全不锈钢绕片网笼，目前正在被广东省汕头市飘合纸业
有限公司使用。
全不锈钢网笼的优点：1、轮辐主要由不锈钢无缝管、扁钢焊接组成（也可铸不锈钢）。
2、车速300米/分、虽体积大、但重量轻，上浆均匀。
3、离心力小、阻力小、减少消耗动力、减轻毛布摩擦。
4、因全部都是不锈钢304材质、网笼更增加了使用寿命、经久耐用。

产品名称：不锈钢片式网笼
产品说明：
不锈钢片式网笼：网面为不锈钢材质，轮辐为铸铁的。
不锈钢片式网笼分为两种规格：一种是绕片式，另一种是串片式。
绕片式与串片式主要以网面区分：绕片式的网笼网面是不锈钢棒与不锈钢片采用氩弧焊的方式焊接接
而成，耐用而又容易检修。串片式的网笼网面是不锈钢棒与不锈钢片和不锈钢间隔套组装而成，网面
结实而耐用。

绕片式网笼，其特征为：外壳内若干根不锈钢棒组成有间隙的圆筒形，在每根不锈钢棒上设置有若干
凹槽，不锈钢扁钢的一端镶嵌进凹槽内并焊牢形成条形圆筒体。本实用新型结构简单、轻巧、耐腐蚀，
延长了使用寿命，脱水快且均匀，降低能耗，提高车速２０－３０％，可适应生产高档次纸张产品的
要求。环绕片式圆网笼，其结构是由圆网笼架、加强支承环、环绕片及环绕片支承条构成，环绕片支承
条轴向固定在圆网笼架的外周上，环绕片呈螺旋状环绕直接焊接固定在环绕片支承条的外边缘上，加强
支承环固定在环绕片支承条的内边缘上。该环绕片式圆网笼和现有技术相比，脱水均匀性好。

斜片式网笼，本实用新型涉及一种造纸机械中的网笼。它包括主轴，内外轮毂，长螺栓等，在轮毂的外
周圈沿轴线方向均匀地开有与径向呈一定夹角的等深度凹槽，凹槽内插入金属镶片，金属镶片外沿圆周
方向均匀地缠绕金属条。这样，纸浆中的水份易从金属条形成的缝隙透出，在离心力的作用下，沿斜置
的金属镶片进入轮毂内部实现脱水，其脱水性能较现有网笼有较大提高。
